Les mouvements de la Sensitive
Transmission du signal électrique


1 - transmission linéaire du signal (enregistrement bipolaire)
2 - transmission linéaire du signal (enregistrement unipolaire)
3 - transmission bidirectionnelle du signal (enregistrement bipolaire)

Transmission linéaire du signal
- L'expérience est effectuée sur une partie relativement homogène de la feuille : le pétiole.
- Les électrodes sont réalisées à l'aide de fils de coton souples imbibés de KCl 10 mmol. L-1
- La stimulation est réalisée avec un stimulus non lésant : une goutte d'eau glacée déposée au niveau des pulvinus des pétioles secondaires.
- Enrouler à l'extrémité distale du pétiole plusieurs tours de fil et nouer. Ce montage permet à la goutte d'eau glacée de ne pas couler le long du pétiole.
- Nouer autour du pétiole les fils de coton permettant les mesures de potentiel. Avant la mesure, imbiber ces fils, au moyen d'une seringue, avec la solution de KCl 10 mmol. L-1 .
- Deux enregistrements simultanés à partir d'électrodes décalées sont effectués.

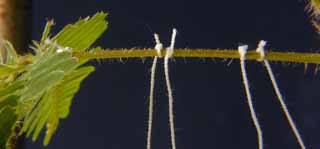

Montage des électrodes

 Montage des électrodes

Montage des électrodes : deux paires d'électrodes en fil de coton imbibés de KCl sont noués autour du pétiole principal. La stimulition est effectuée au niveau du pulvinus à gauche.

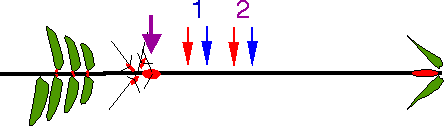

 Double enregistrement du signal électrique

 Double enregistrement du signal électrique

Double enregistrement du signal électrique à partir de la même stimulation.

Conclusion :
- le phénomène électrique se propage le long du pétiole à partir du lieu de stimulation avec une vitesse à peu près constante. On peut calculer la vitesse de propagation du signal.
- une réponse mécanique est observée à la base du pétiole après un temps correspondant à l'arrivée du signal électrique. Il y a donc correspondance entre la transmission du signal et réalisation de la réponse.
- la transmission est elle polarisée ?

Transmission linéaire du signal (enregistrement unipolaire)

 transmission linéaire du signal

 transmission linéaire du signal

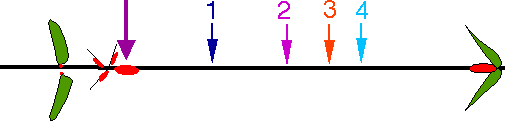

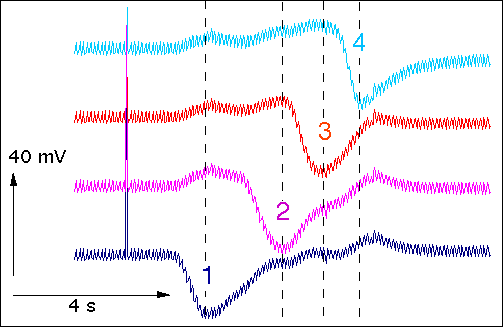

Quatre enregistrements monophasiques successifs à partir d'une même stimulation : la stimulation est effectuée près des pulvinus secondaires. Pour chaque enregistrement, une électrode est posée sur le pétiole et l'autre à la terre.

Transmission bidirectionnelle du signal (enregistrement bipolaire)

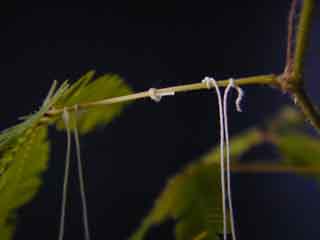

transmission bidirectionnelle du signal

 transmission bidirectionnelle du signal

 transmission bidirectionnelle du signal

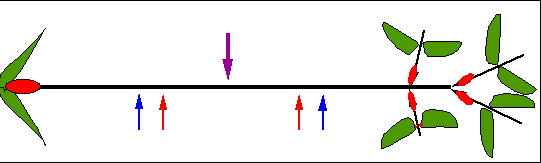

La stimulation est effectuée par une goutte d'eau glacée au milieu du pétiole. Les 2 enregistrements sont réalisés au niveau de 2 paires d'électrodes situées de part et d'autre de la région stimulée.
