Activité électrique du soléaire
  • Montage

  • Trois électrodes jetables sont placées sur la peau du mollet au niveau de sa partie charnue en regard du muscle soléaire (muscle extenseur du pied). Les deux électrodes supérieures (rouge et jaune) sont les électrodes actives reliées aux entrée de l'amplificateur différentiel. Elles recueillent le signal tandis que l'électrode inférieure (violette) est reliée à la masse.

    Electrodes en place.
  • Résultats

  •

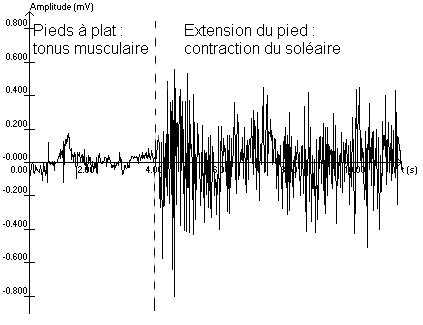

      EMG du soléaire. Sujet en position debout.
      Pieds à plat pendant 4 s puis sur la pointe des pieds pendant 6 s
      La mesure précise de l'amplitude et de la fréquence des signaux nécessite de faire un zoom sur des parties limitées du tracé.

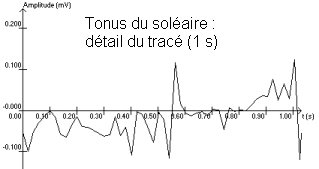

      Zoom sur le tracé du tonus

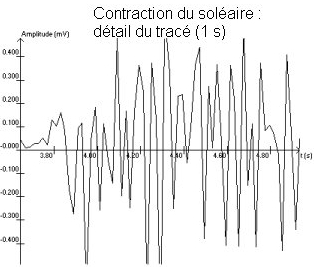

      Zoom sur le tracé de la contraction volontaire
      Noter les échelles d'amplitude différente entre les deux zooms.
