Automatisme cardiaque et enregistrement
de l'activité mécanique du cur


  • Introduction
Après dissection et pose des ligatures comme indiqué à la page "Dissection de l'escargot et isolement du cur vivant", le cur est placé dans un cristallisoir rempli d'un liquide physiologique approprié.
Différents liquides physiologiques dont la composition est indiquée à la même page permettent le maintien en survie du cur d'escargot isolé.


Cur d'escargot isolé

Le cur d'escargot isolé continue à se contracter, souvent pendant plusieurs heures, illustrant ainsi l'origine endogène des contractions cardiaques puisque l'isolement du cur s'accompagne de la destruction de l'ensemble de son innervation.
Un simple chronomètre permet de relever la fréquence des contractions qui est habituellement comprise entre 6 et 12 contractions par minute à la température du laboratoire. Entre 15°C et 40°C, la fréquence augmente avec la température. Au delà de 40-45°C, les contractions cessent.
Des méthodes plus sophistiquées d'acquisition exploitant les capacités de l'ordinateur (acquisition de l'électrocardiogramme ou des contractions mécaniques, enregistrement video) permettent d'étudier et de mesurer différents aspects de l'activité cardiaque et peuvent donc être mises à profit pour mener des investigations expérimentales.


  • Enregistrement sur ordinateur de l'activité mécanique du cur
L'enregistrement informatisé des contractions du cur d'escargot isolé peut être réalisé avec différents types de capteurs comme, par exemple, un dynamomètre suffisamment sensible ou un montage optoélectronique (barrière optique, fourche optique) branchés sur une interface d'acquisition reliée à un ordinateur.
Si l'on dispose d'un colorimètre, il suffit d'introduire le cur isolé dans une cuvette standard remplie de liquide physiologique et de fixer sur le bord de la cuvette, par exemple avec une petite boule de pâte à modeler, un des deux fils de ligature mis en place lors de l'isolement du cur. Si nécessaire, on peut lester le fil opposé avec une autre boule de pâte à modeler de façon à maintenir le cur dans la cuve dans la position voulue. La position adéquate est déterminée empiriquement de façon à ce que le faisceau lumineux de l'appareil soit intercepté au moins partiellement par l'organe. Dans ces conditions, les contractions cardiaques modifient la quantité de lumière reçue par le détecteur permettant ainsi d'obtenir un tracé graphique des contractions.

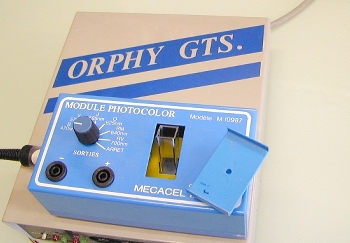

Le cliché ci-contre montre le matériel utilisé (colorimètre et interface d'acquisition) pour obtenir les tracés présentés dans cette page.
Pour enregistrer les contractions cardiaques sur ordinateur, l'interface est pilotée par un logiciel généraliste quelconque (Visuel-Orphy, Regressi).
On peut se procurer l'ensemble du matériel ainsi que le logiciel d'acquisition chez le fabricant (Micrelec).

Matériel d'acquisition informatisée
  • Résultats

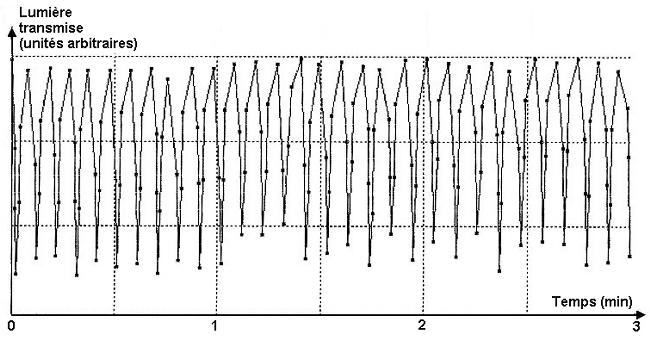

Le tracé ci-dessous obtenu avec la méthode indiquée précédemment montre l'activité mécanique du cur d'escargot pendant trois minutes d'enregistrement. Chaque accident correspond à une révolution cardiaque.


Activité mécanique du cur d'escargot isolé in vitro



Pour obtenir ce tracé, aucun traitement particulier n'a été appliqué au cur et les mesures ont été réalisées à la température du laboratoire (19-20°C). Dans ces conditions, la fréquence cardiaque mesurée est de 10 contractions par minute.
Un enregistrement sur une période plus courte permet d'identifier les phases de la révolution cardiaque.
La systole (1,3 s) est plus brève que la diastole (3,7 s) et elle est marquée par une variation plus abrupte du tracé. Le tracé correspondant à la diastole montre successivement une phase de relâchement rapide suivie d'une phase de relâchement plus lente :

Cliquer sur l'image pour l'agrandir
Révolution cardiaque (cur d'escargot isolé)

Le dispositif permet également d'étudier l'action de facteurs physicochimiques :

Cliquer sur l'image pour l'agrandir

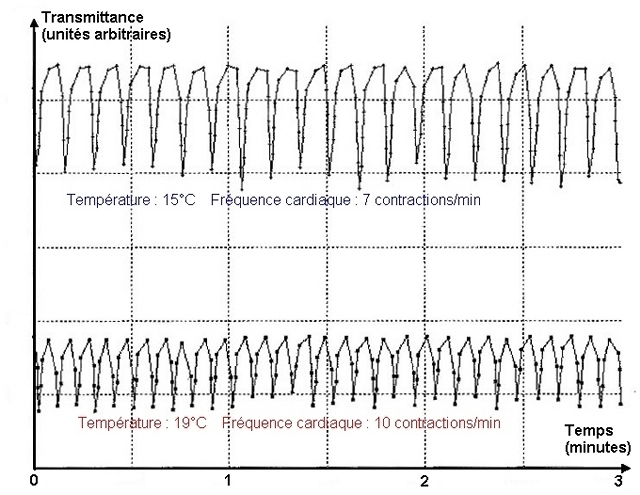

Effet de la température

L'orientation des tracés peut être différente selon la manière dont le cur est placé dans la cuve par rapport au faisceau lumineux et au photodétecteur de l'appareil. Si l'effet d'écran augmente lors de la systole, le tracé correspondant est dirigé vers le bas. En revanche, si l'effet d'écran diminue lors de la systole, le tracé correspondant est dirigé vers le haut. Les contractions cardiaques ont été enregistrées à deux températures différentes en remplaçant le liquide physiologique à température ambiante par du liquide plus froid et les tracés obtenus ont été superposés sur le même graphique.
La diminution de température conduit à un ralentissement de la fréquence des contractions.
